Reparto montaggio

Servito da carroponte da 6 tonnellate è attrezzato per l’assemblaggio di macchine automatiche in genere e del packaging, macchine per la lavorazione delle materie plastiche, sottogruppi movimento terra, gru.

Montaggio gruppi completi per presse a iniezione plastica

Montaggio macchine automatiche per la produzione di tappi a corona

Montaggio modulo tendinastro per produzione ceramica

Montaggio magazzini a ruota per torni verticali

Montaggio tavola girevole per torni verticali

Montaggio miscelatore farmaceutico di polveri

Montaggio vasche di calibrazione e di raffreddamento per tubi plastici

Assemblaggio taglierina per tubi e profili plastici

Montaggio punzonatrice in linea per canalette elettriche estruse

Montaggio gruppo fresa per asfalto

Montaggio macchine trivellazione micropalo

Assemblaggio gru idraulica

dosicostruzioni

11 Ottobre 2021

Reparto controllo qualità

Dosi Costruzioni Meccaniche effettua il collaudo tridimensionale delle lavorazioni meccaniche mediante due principali sistemi di controllo in cabina a temperatura controllata.

3D DEA-HEXAGON

Strumento di controllo dimensionale a portale che garantisce un elevato grado di precisione, una ripetibilità dei risultati e l’automazione dei cicli di misura. Corse (mm): 2540 (X) – 1500 (Y) – 1020 (Z) Precisione di posizione parallela agli assi, ovunque nel volume (µm): 3 + 4 L/1000 Precisione di misura di lunghezza lungo qualsiasi direzione nello spazio (µm): 4 + 5 L/1000.

Braccio Faro CAM2

Questo strumento consente di controllare pezzi di grandi dimensioni sia in fase di carpenteria che di lavorazione meccanica, quindi con il particolare ancora posizionato sulla macchina utensile. La precisione di misura è 25µm/1000.
Per lavorazioni meccaniche di ogni dimensione e tipologia, il braccio CAM2 ha un campo d’azione dell’ordine del metro e mezzo, ma è dotato di un sistema di calcolo volumetrico che gli permette di agire su pezzi di qualsiasi dimensione.

Richiedi schede tecniche in pdf

dosicostruzioni

11 Ottobre 2021

Reparto lavorazioni meccaniche

“La perfezione non è raggiungibile, ma se rincorriamo la perfezione possiamo raggiungere l’eccellenza.“
Il reparto lavorazioni meccaniche è asservito da:

un sistema produttivo flessibile che si avvale della programmazione con CAD/CAM
macchine dotate sia di testa indexata 360°, sia di tavole a movimento in continuo per la lavorazione a 5 assi
utensileria completa e tecnologicamente all’avanguardia
personale qualificato con grande esperienza
carroponti 12,5 tonnellate

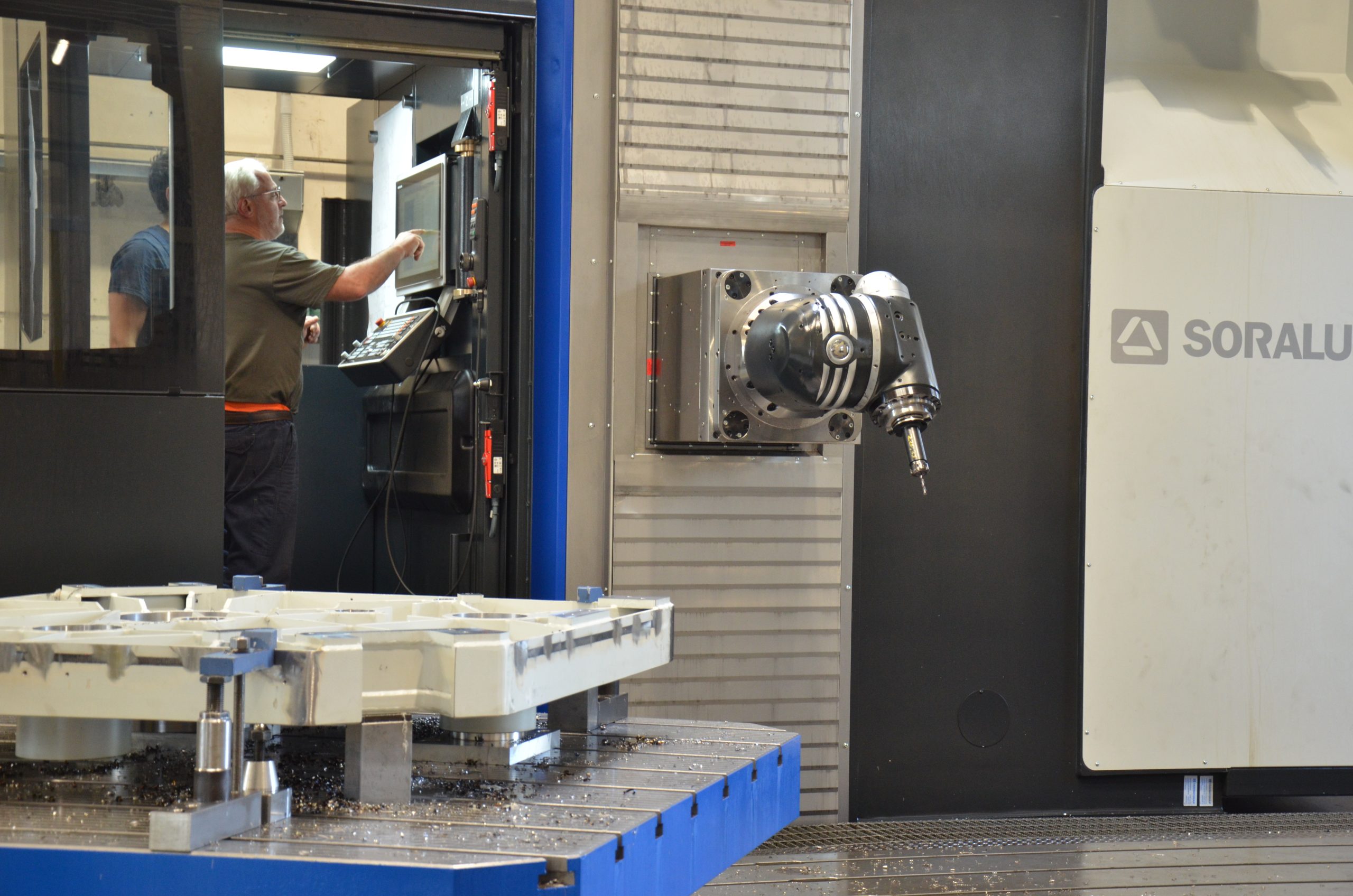

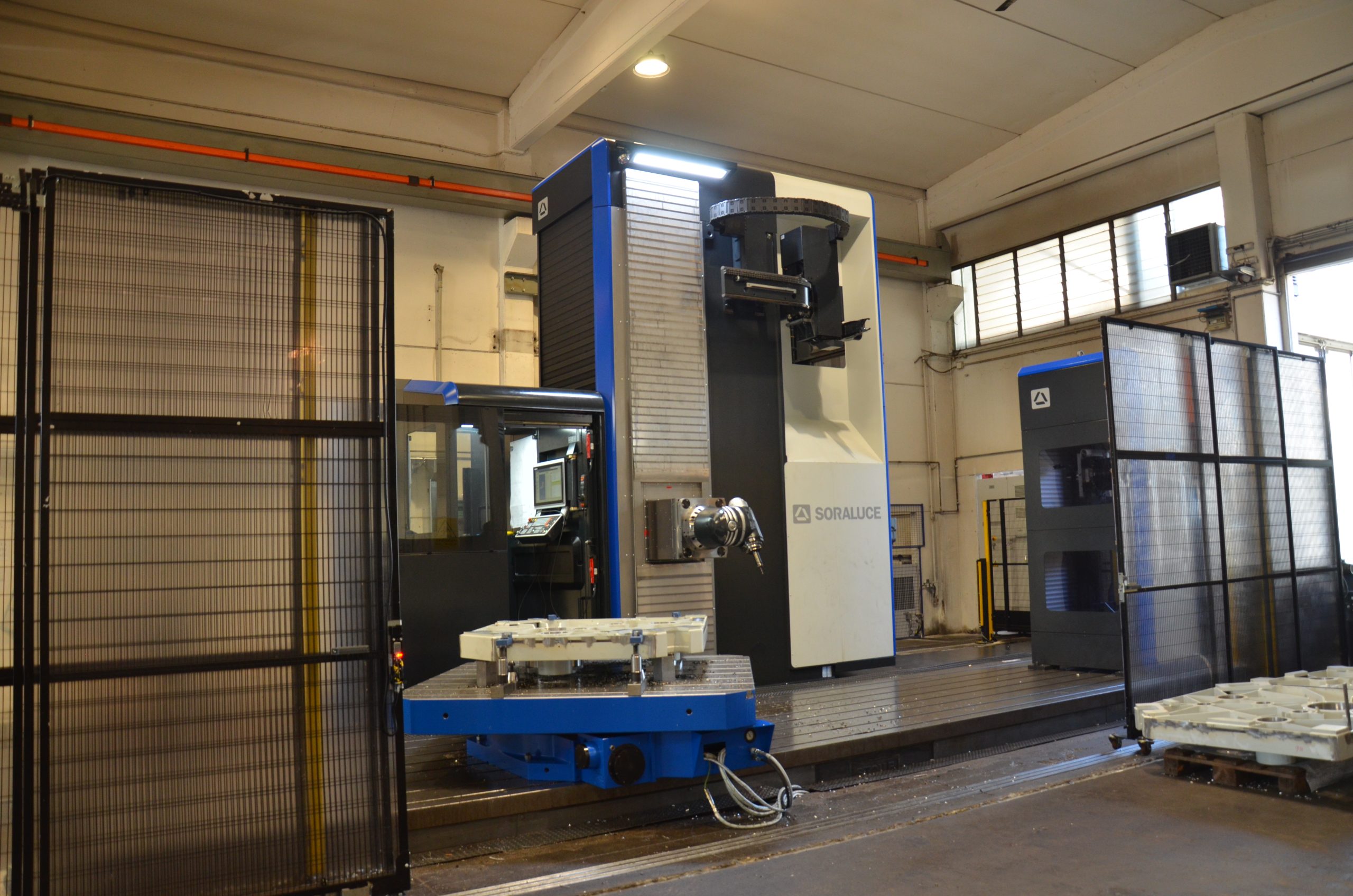

Fresa-alesatrice Soraluce FS 8000 x 3200 Cnc Heidenhain

Centro di fresatura a montante mobile, equipaggiato con testa automatica e dotato di unità di governo digitale Heidenhain mod. iTNC 530.

Fresa-alesatrice Soraluce FP 8000 x 2500 Cnc Heidenhain

Fresatrice a montante mobile di nuova generazione, dotata di testa automatica ed equipaggiata di unità di governo Heidenhain mod. iTNC 530.

Alesatrice Tos 5000 x 2500 Cnc Heidenhain

Macchina alesatrice orizzontale a 5 assi con CNC Heidenhain iTNC 530. Grazie alle sue caratteristiche, consente di ottenere un elevato grado di precisione di alesatura e fresatura su strutture complesse di peso max. 25.000 kg. Mandrino Ø 130 mm con corse W = 800 mm – Y = 2500 mm Tavola rotante dim. 1800 x 2200 mm con corsa lat. X = 5000 mm Colonna con corsa Z = 1600 mm.

Alesatrice Castel Red 3000 x 2000 Cnc Heidenhain

Alesatrice che si sviluppa su un’unica struttura del montante che integra il carro del movimento trasversale; questa soluzione mantiene le altezze di lavoro estremamente compatte e basse, permettendo un’ottimale posizione di lavoro di caricamento e attrezzaggio dei pezzi. La testa porta mandrino di alesatura scorre centralmente nel montante, guidata da entrambe le parti. Ne derivano doti di rigidità inavvicinabili per le altre alesatrici di concetto tradizionale, doti che si trasformano nella pratica in elevata capacità di asportazione e soprattutto nelle precisioni e qualità.

Rettifica Rosa CNC Iron 13.6 N Siemens

X= 1650 mm Y= 550 mm Z= 880 mm Controllo Siemens.

Ibarmia ZVH 45/L3000 D Star Edition - Heidenhain TNC 640 HSCI

Centro di lavoro 5 assi a montante mobile.

Tornio Victor Taichung A2685YC

Tornio con motorizzati e asse Y.

Centri di lavoro MAS MCV 1000 5 AX Cnc Heidenhain

Centro di lavoro verticale 5 assi rotobasculante a tavola mobile.

Filoerosione Fanuc

2 filoerosioni Fanuc X= 350 mm Y= 220 mm Z= 250 mm in immersione Angolo di conicità max 20° Controllo FANUC.

Filoerosione Charmilles Robofil 240

X= 350 mm Y= 250 mm Z= 220 mm in immersione Angolo di conicità max 30° Controllo FANUC.

Esempi di lavorazioni meccaniche:

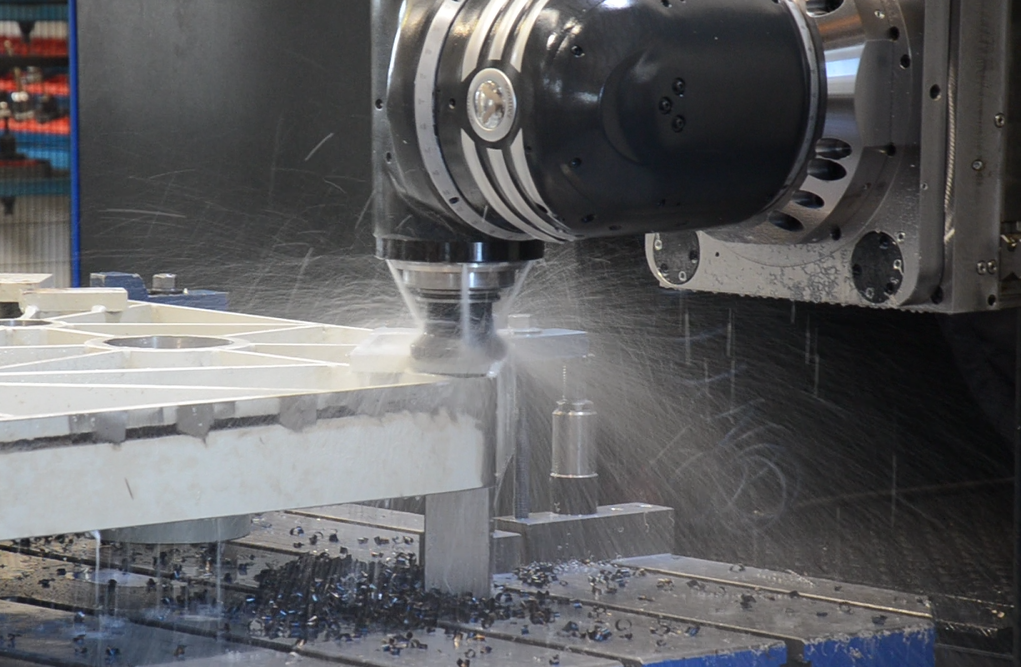

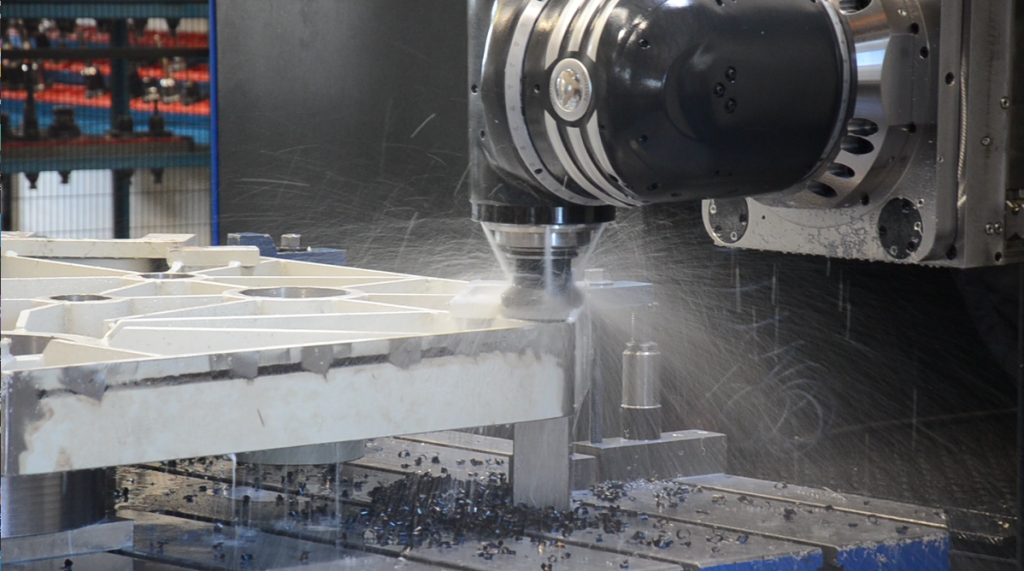

: Tavole a movimento in continuo per la lavorazione a 5 assi

: Lavorazioni telai

: Tavole a movimento in continuo per la lavorazione a 5 assi

: Lavorazioni telai

: Fresatura guide con tolleranze geometrice 0,001-mm

: Lavorazione piani di alluminio

: Basamento con planarità piano +- 0,1 mm

: Barinatura conica su basamento in ghisa

: Piano in fusione di ghisa

Richiedi schede tecniche in pdf

dosicostruzioni

11 Ottobre 2021

Reparto carpenteria e saldatura

Il reparto di carpenteria e saldatura è servito da carroponte 12,5 tonnellate. Le carpenterie sono eseguite su banchi di lavoro fresati e con l’ausilio di mascheratura verificata in macchina utensile. Rientra nella nostra portata produttiva l’esecuzione di geometrie complesse.

Le saldature vengono eseguite sia con filo pieno che animato, con le adeguate preparazione di smussatura e con la tecnica del multipass. I nostri saldatori sono tutti muniti di patentino RINA.
